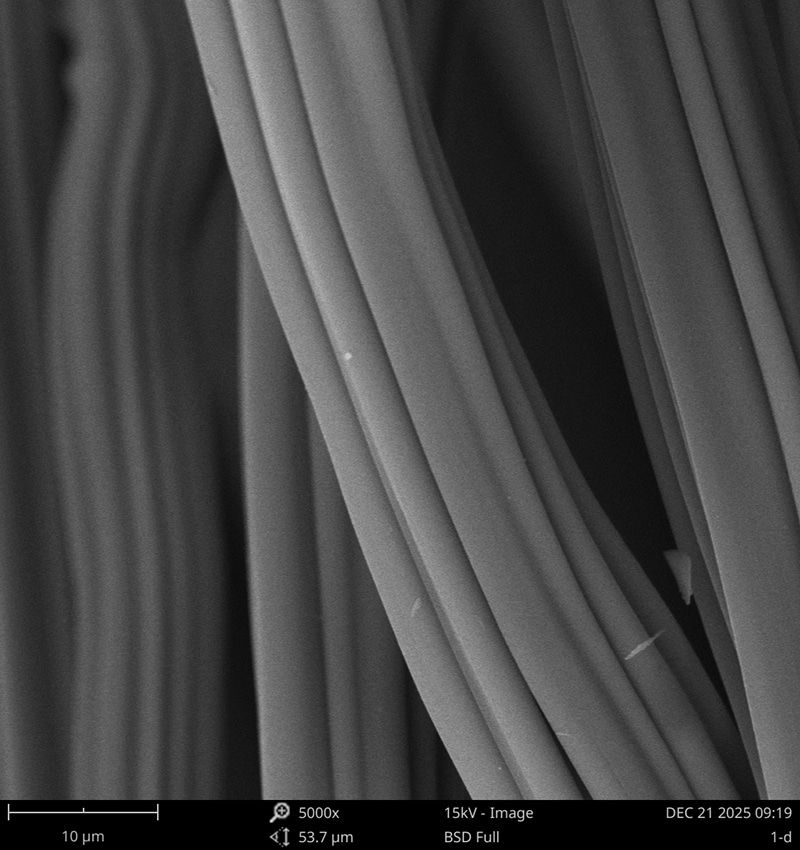

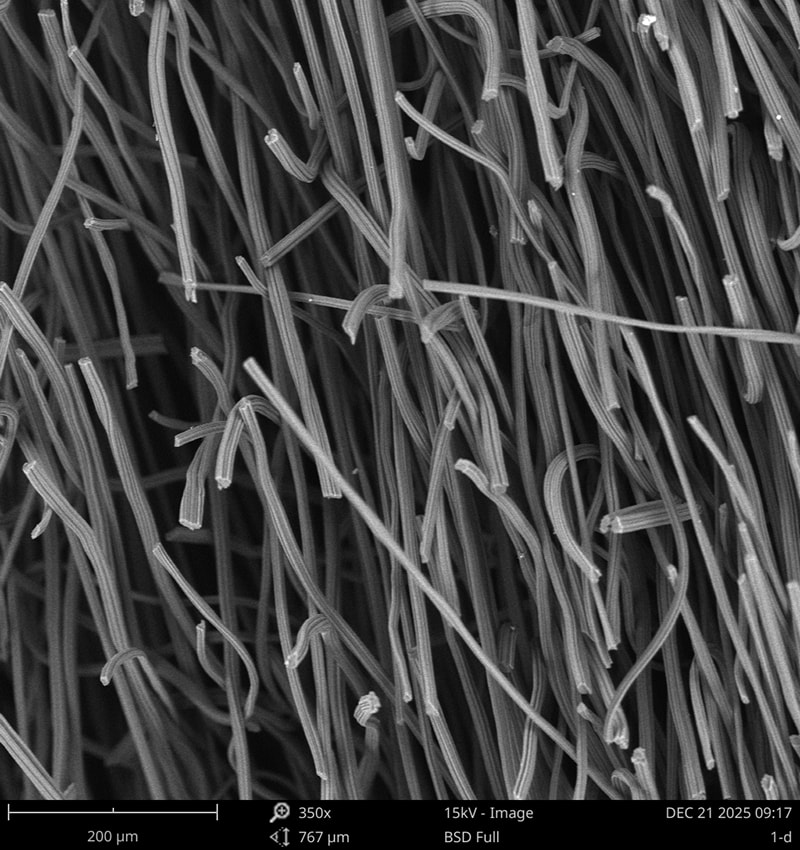

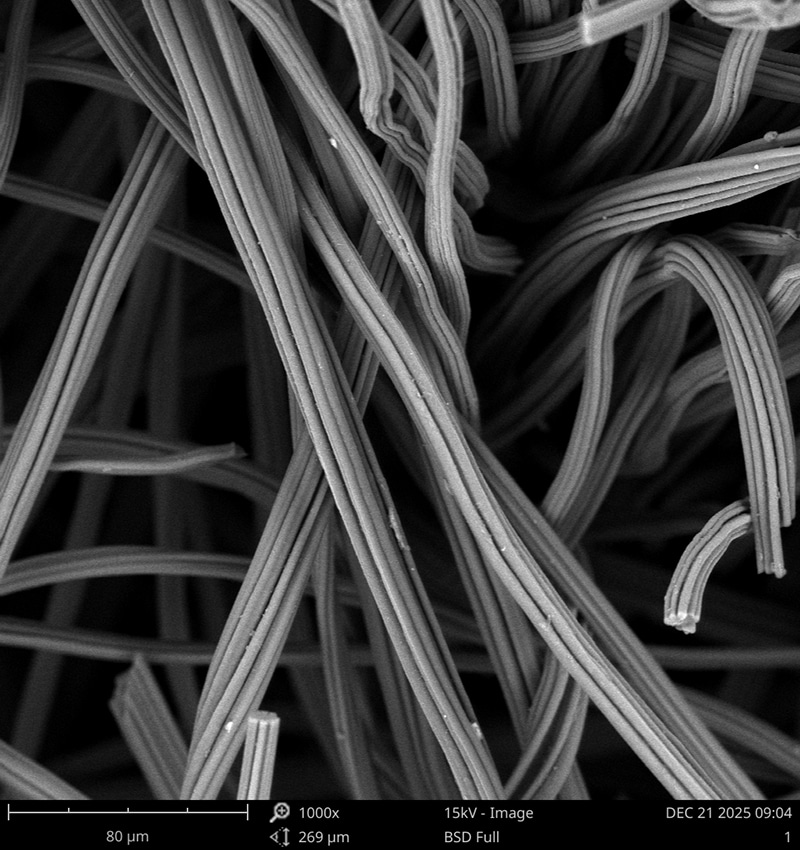

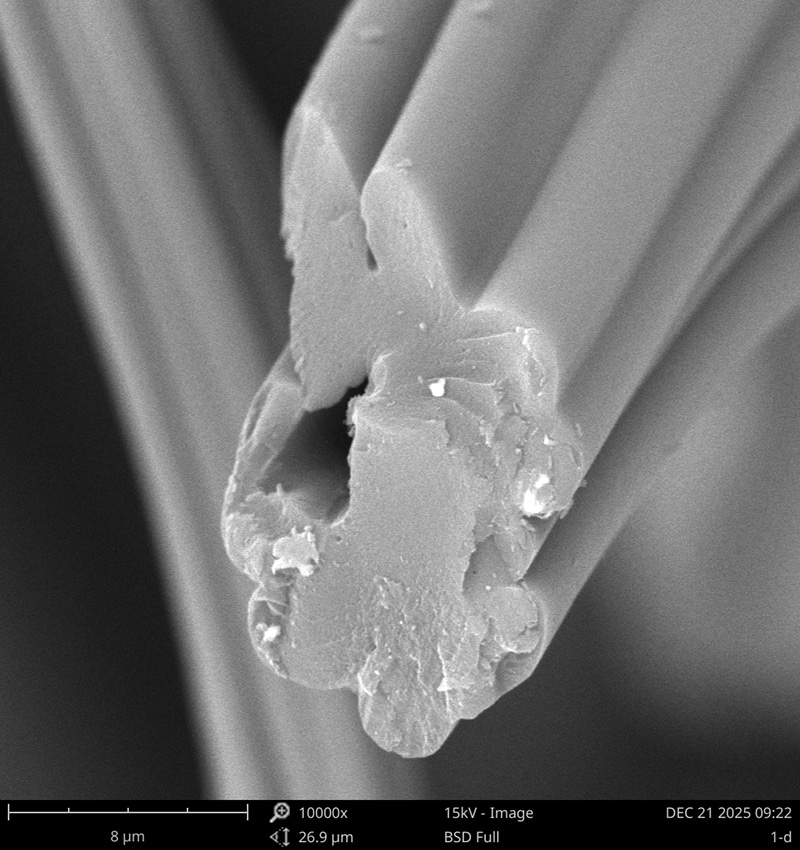

Toplinsko polje poluvodičke peći za izvlačenje kristala jedan je od važnih čimbenika koji utječu na kvalitetu izvlačenja kristala. Naša tvrtka polazi od strukture vlakana, priprema ugljična vlakna sa šupljom strukturom i odabire ugljična vlakna specifičnih promjera na temelju ponavljanih testova podataka. Istodobno učitavamo i katalitičke materijale za grafitizaciju. Pod istom temperaturom grafitizacije, stupanj grafitizacije je veći. Štoviše, odabiremo ujednačeniji postupak ravno položenog iglanja, a ujednačenost i dosljednost gustoće i debljine filca su veće. Stoga grafitni filc izrađen ovim tehničkim postupkom ima izvrsnu toplinsku izolaciju i performanse očuvanja topline, kao i izvrsnu otpornost na oksidaciju. Konzistencija serije je visoka. Prema usporedbi podataka, trenutna izvedba toplinske izolacije dosegla je vodeću međunarodnu razinu.
| Ime | Jedinica | Mekani grafitni filc | Primjedbe | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Debljina | mm | 5/10 | 5/10 | Ostale specifikacije | |
| Gustoća | g/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Širina | m | 1.3-1.6 | 1.3-1.6 | ||
| Čvrstoća na prekid | Mpa | ≥0,3 | ≥0,2 | ||
| Sadržaj ugljika | % | ≥99,80 | ≥99,80 | ||

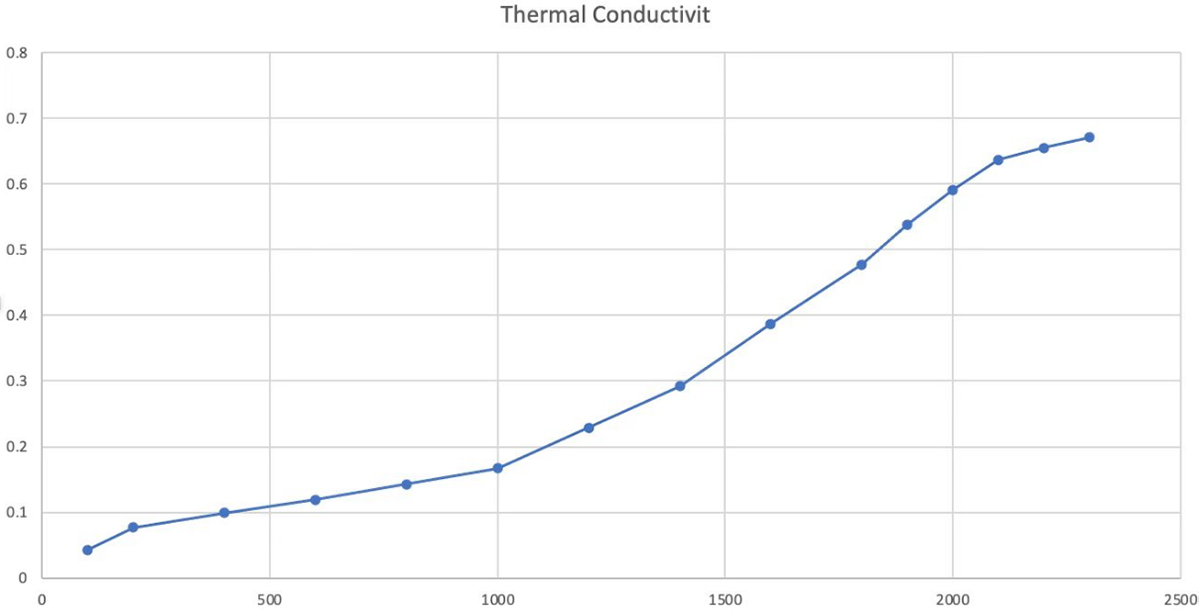

| Toplinska vodljivost | W/m·k | 1000 ℃ | ≤0,17 | ≤0,23 | |
| 1500 ℃ | ≤0,35 | ≤0,38 | |||
| Temperatura toplinske obrade | ℃ | ≥1800 | ≥1800 | ||
| Stopa odvajanja vlakana | % | ≤0,3 | ≤0,3 | ||
| Specifično | m²/g | 3-7 (prikaz, ostalo). (prikaz, ostalo). | 3-7 (prikaz, ostalo). (prikaz, ostalo). | ||
| Sadržaj pepela | ppm | ≤300 | ≤300 | ||
| Proizvod | Toplinska vodljivost （1000 ℃） （W/m·k） | Gustoća （g/cm³） | Zračna ablativnost （600 ℃，1h） (%) |
| Naco VLG-10 mekani filc | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 mekani filc | 0.23 | 0.08 | 9.95 |
| Njemački SGL meki filc | 0.25 | 0.1 | 10.12 |
| Francuski Melson meki filc | 0.25 | 0.08 | 6.32 |
| Američki Morgan meki filc | 0.23 | 0.1 | 10.22 |
Stvarni podaci izmjereni od strane klijenta
 |  |
 |  |
