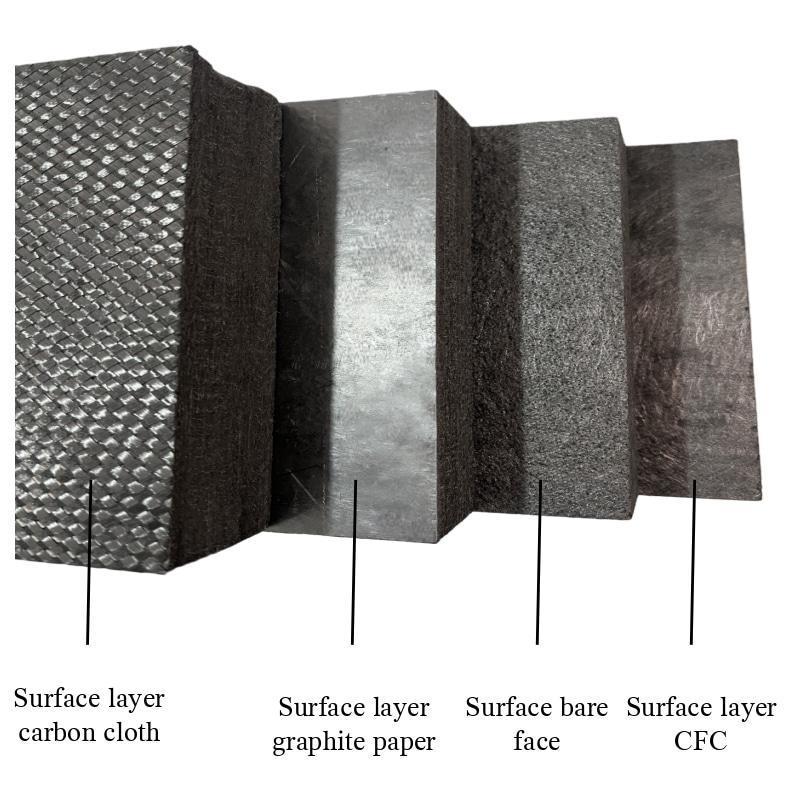

Ovaj se proizvod izrađuje tako što se najprije u mrežastu tkaninu upletu ugljična vlakna visoke čvrstoće, zatim se ona probija iglom kako bi se formirala predforma ili slojevitom mrežnom tkaninom i buši se iglom kako bi se stvorila predforma. Alternativno, može se izraditi korištenjem mekog pusta kao osnovnog materijala, potom podvrgnut nanošenju slojeva, nakon čega slijedi infiltracija smole i konačno očvrsnuti na visokim temperaturama kako bi se smola očvrsnula. Nakon toga se grafitizira na temperaturi od ≥1800 ℃ kako bi se formirala čvrsta toplinska izolacija i komponenta za očuvanje topline. Ima jaku krutost, svojstva samonosivosti, nisku specifičnu težinu, nema odvajanja kratkih vlakana, nisku toplinsku vodljivost i radnu temperaturu od ≤3200 ℃. Pogodan je za razne vrste peći kao što su visokotlačne peći za kaljenje plina, peći za sinteriranje pod pritiskom, peći za rekristalizaciju silicij karbida, peći za izvlačenje monokristalnog silicija i peći za polikristalni silicij. Može se isporučiti u različitim oblicima kao što su ploče, diskovi i cijevi, s dugim vijekom trajanja i jednostavnom ugradnjom i uklanjanjem.
Naša tvrtka može prilagoditi proizvode od grafitnog filca prema zahtjevima različitih tehničkih pokazatelja i zahtjevima kupaca za crtanje.
| Ime | Jedinica | Stvrdnuti filc | |
| Debljina | mm | 20-300 (prikaz, stručni). | |
| Gustoća | g/cm³ | ≤0,18 | |
| Širina/Promjer | mm | ≤1800 | |
| Duljina/Visina | mm | ≤2400 | |
| Snaga ekstenzije | Mpa | ≥1 | |
| Čvrstoća na pritisak | Mpa | ≥2 | |
| Toplinska vodljivost | W/m·k | 1000 ℃ | ≤0,25 |
| 1500 ℃ | ≤0,30 | ||
| Sadržaj ugljika | % | ≥99,80 | |
| Temperatura toplinske obrade | ℃ | ≥1800 | |
| Sadržaj pepela | ppm | ≤300 | |
